Про конкретный бюджет говорить не буду , но вложил я много.Если сравнить со средними заработными платами, то где-то две таких я вбухал в этот проект %0 Благо,что создавал я его 4 месяца в 2 этапа, в первый раз у меня ушло 1.5 месяца, во второй - 2.5 , поэтому можно было докупать что надо по мере необходимости :facepalm:
Я, что называется, заморочился (>_>)
Но проект получился а**енным *YES* , я когда последние штрихи доделал, я понял, что я что-то невероятное создал *thumbsup*

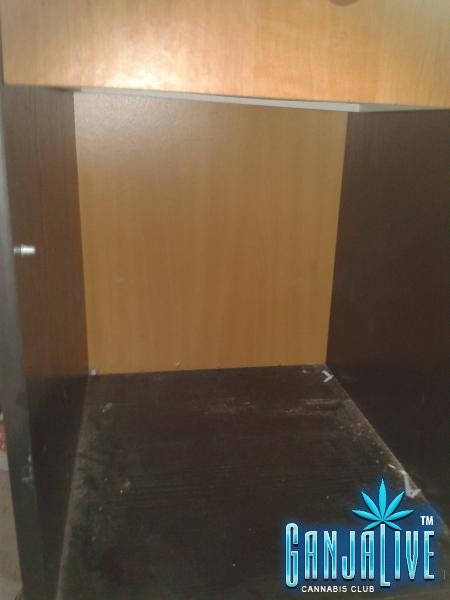

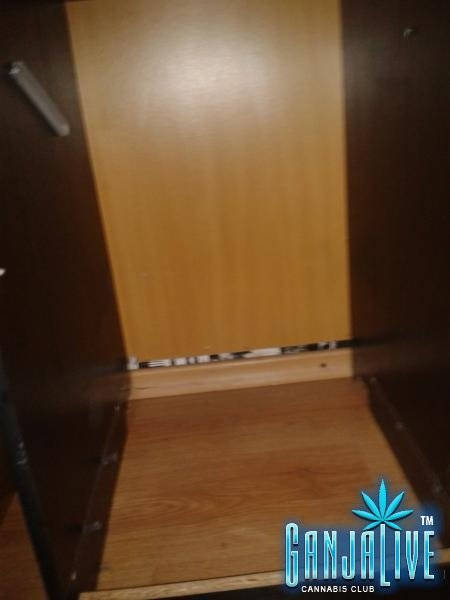

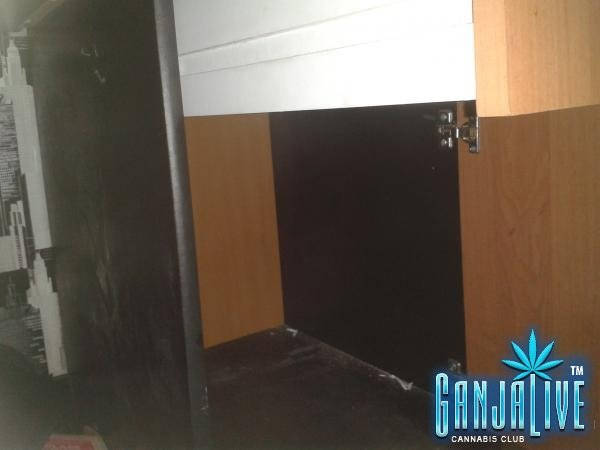

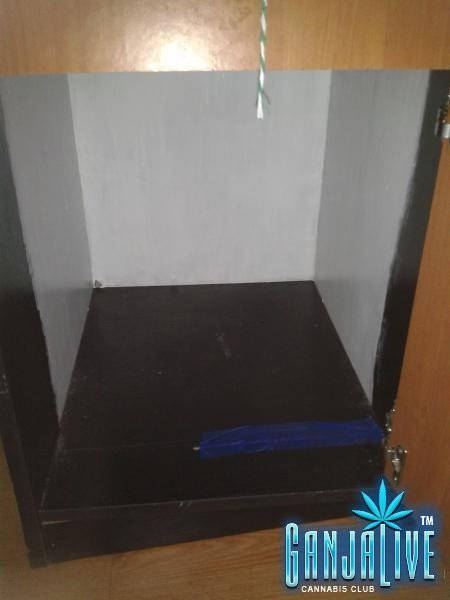

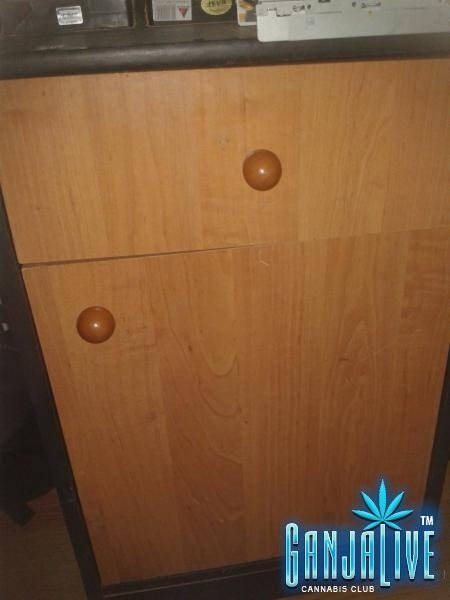

Что у меня теперь есть - Стелс Тумба В.54см / Ш.38см/ Г.47см , объем 0.1 куба.
В ней 420 ватт света, ~ 500 кубометров вдува и столько же выдува, горшок на 24 литра с дренажём , разделенный на равных секции по 8 литров каждый. Полная автоматика с высококачественным оборудованием , а так же новейшие инновационные технологии в сфере мини и стелс гровинга (я просто нигде на некоторые вещи и им подобные не натыкался, а репортов много видел) :-? B-)
Бокс никак себя не выявляет со стороны,шума нет, полная светоизоляция, запаха тоже не будет(это правда стоит проверить *YES* )
Большую часть ( что мог ) делал своими руками, всё покупал в соответствии цена/качество, делая упор на экономичность проекта без потери качества. Но всё равно получилось много :'-)
В курс дела ввёл ,теперь можно приступать и к самому репорту по созданию моего бокса *GANJALIVE*

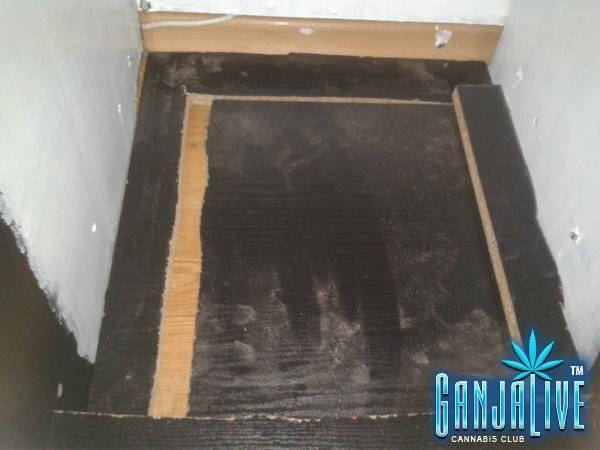

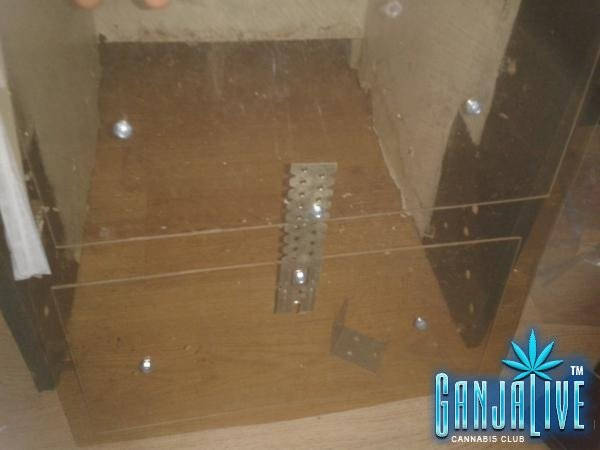

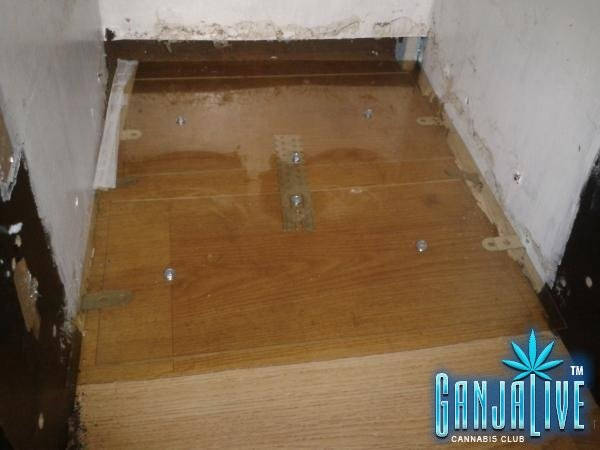

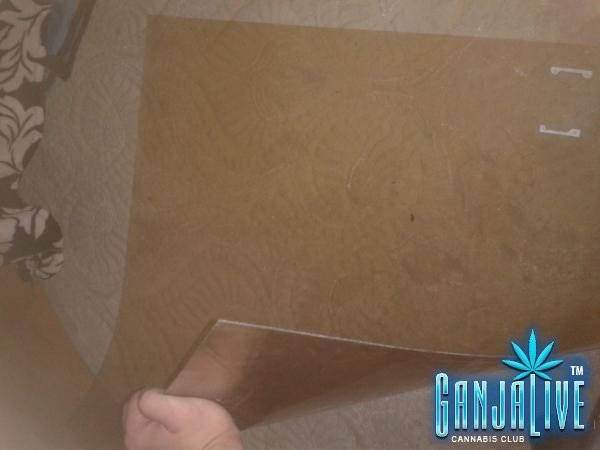

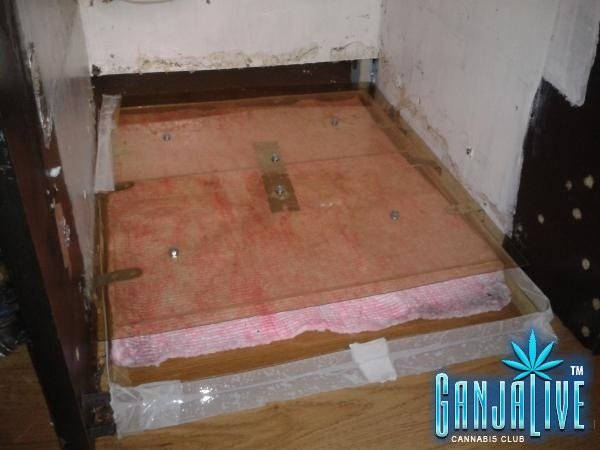

Похож на пластик ( он и есть) легко гнется, толщина 1 мм, лист 2x1 м . Легко можно разрезать ножницами, идеален для таких целей. Снизу оргстекло на шурупах,чтоб не гнулся упирается на уголки.

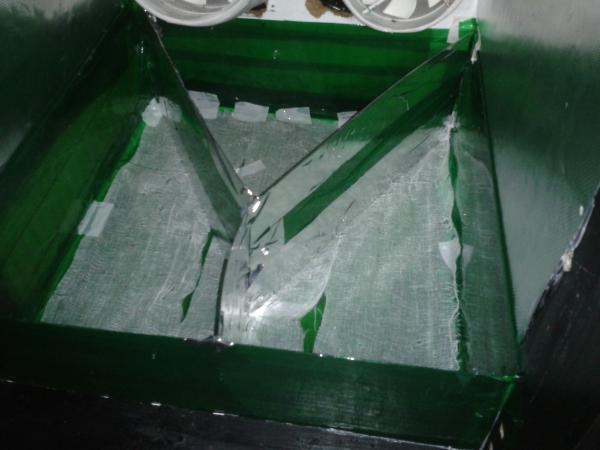

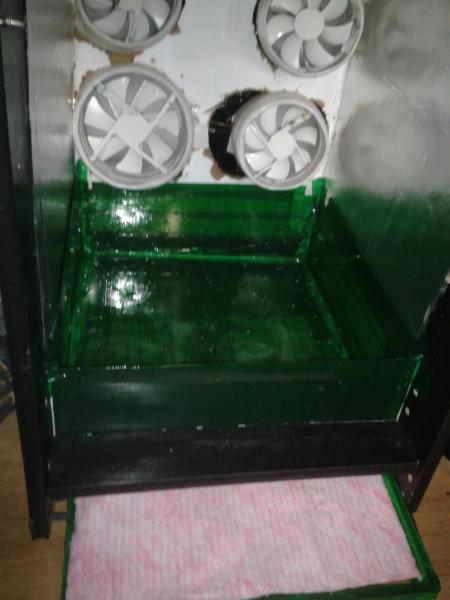

Дренажный поддон из того же материала + акриловый герметик, внутри материал для швабр ( особовлаговпитывающий) , позже будут сделаны дренажные отверстия.

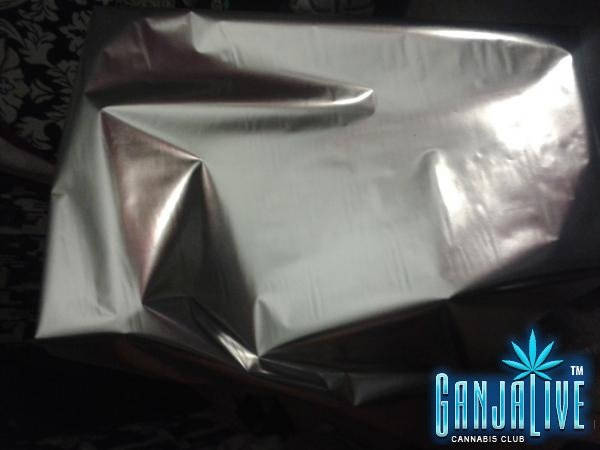

А вот из этого материала сделан светоотражатель , а так же все стены бокса .

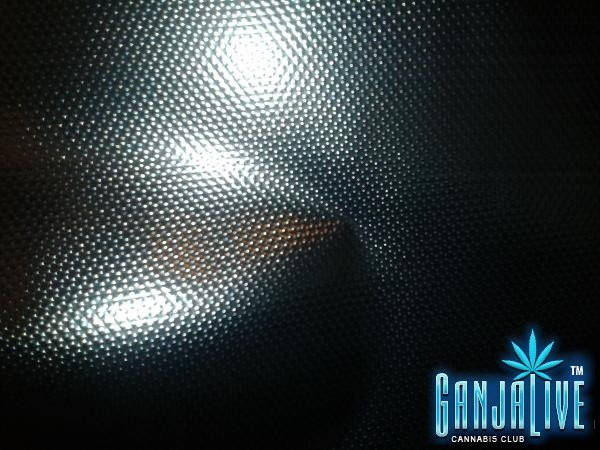

Я думаю многие эксперты узнают легендарную Diamon Mylar Foil, которая успешно вытесняет пенофол из сферы гровинга, т.к. по заверению производителя обеспечивает поверхность , которая отражает свет подобно алмазу за счет мощного серебряного напыления ( ну на самом деле отражает действительно круто *MUSIC* )

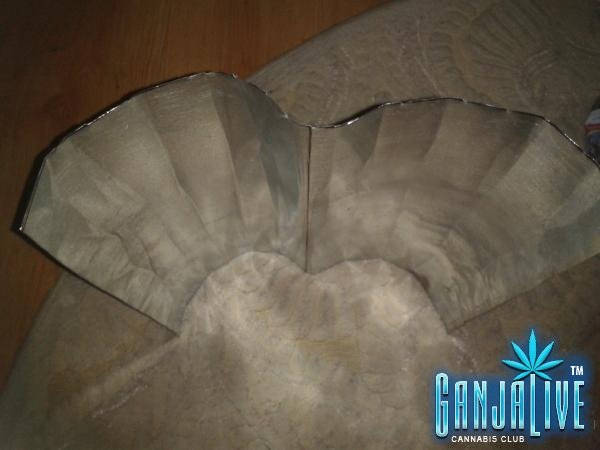

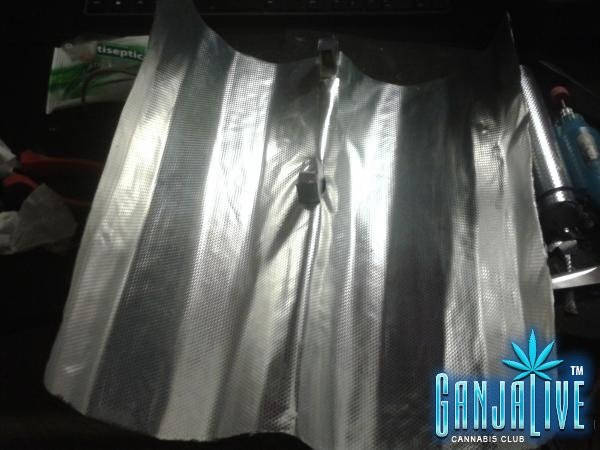

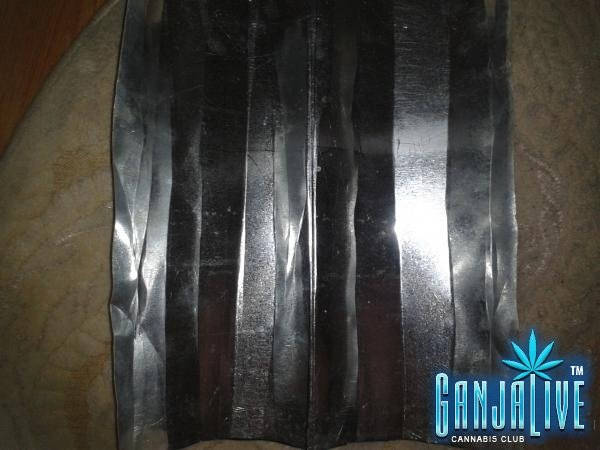

Сам светоотражатель имеет форму бипараболы , которая по мнению многих авторитетных гроверов считается лучшей для отражателей (где-то даже была схема отражения световых лучей) . Сделан из листа жести, подогнан под форму/размеры и обклеен. Крепление крючки + уголок , дополнительно
ввинчены пара саморезов по обеим сторонам отражателя.
Продолжу , пожалуй, с такого вопроса как вентиляция.

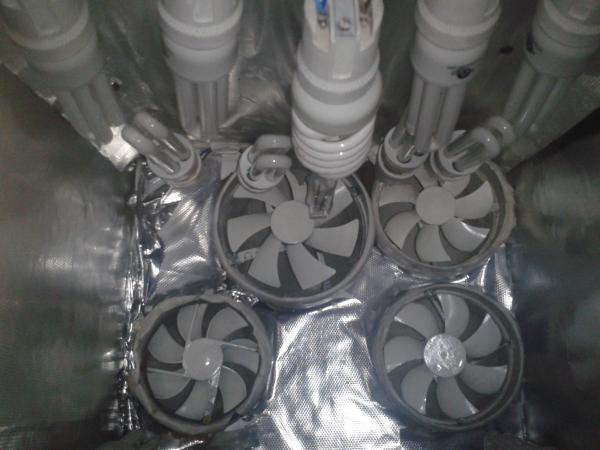

Вся вентиляция у меня сделана вручную, из кулеров и вентиляционных каналов сделаны канальные вентиляторы, которые тише на 30 %, мощность почти такая же, а стоят раза в 3 дешевле каждый. Занимался я ею долго, но плодотворно . Смотрим фотки :

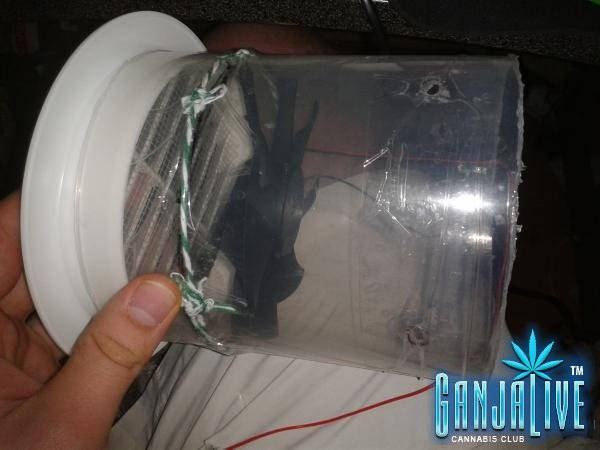

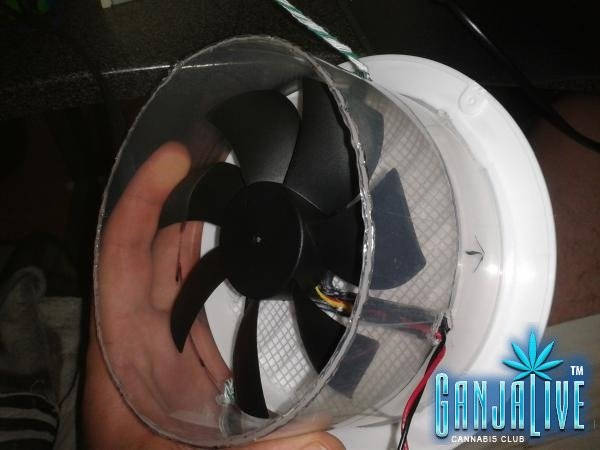

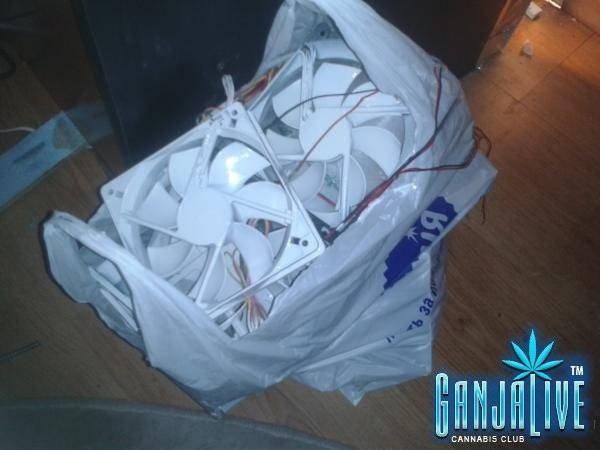

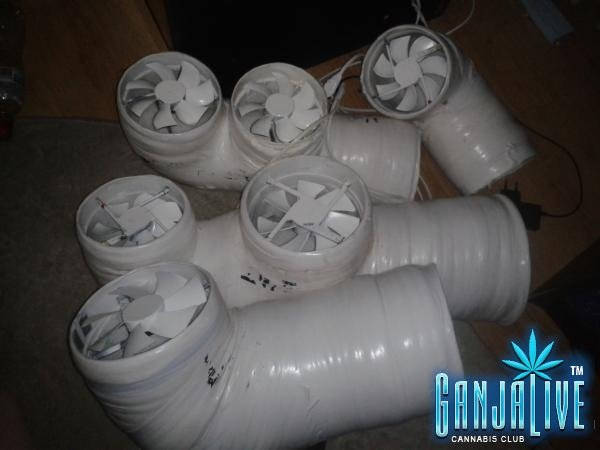

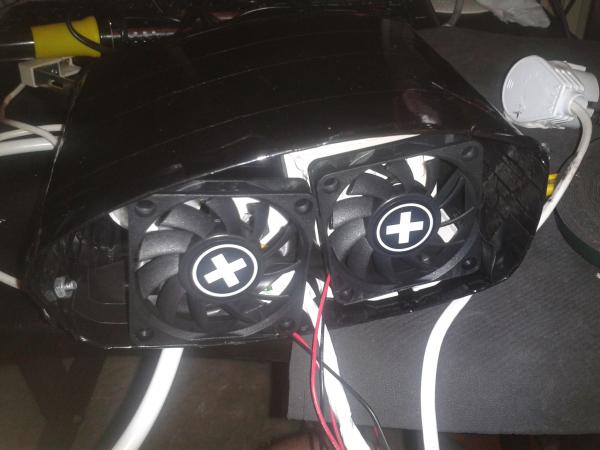

Первые прототипы канальников из компьютерных кулеров

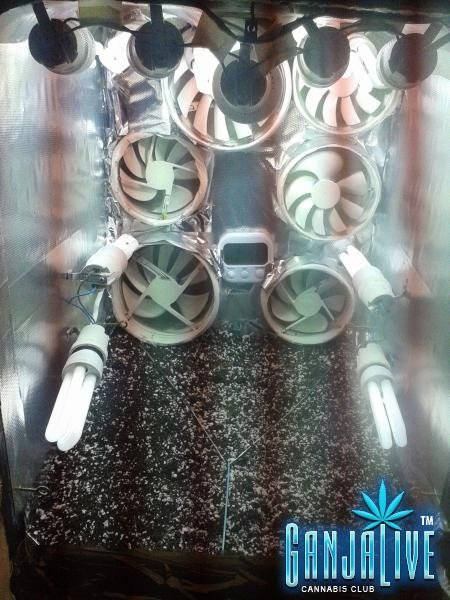

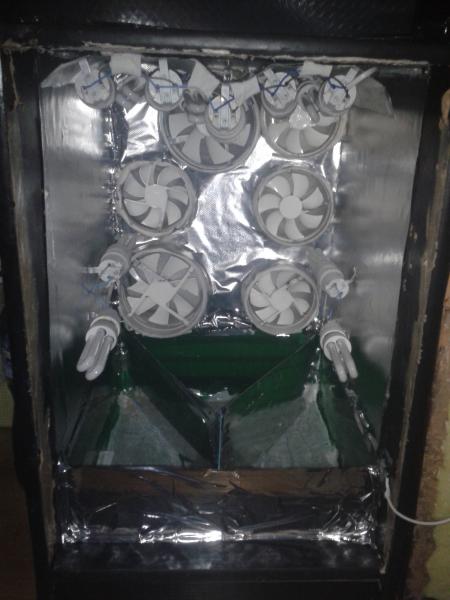

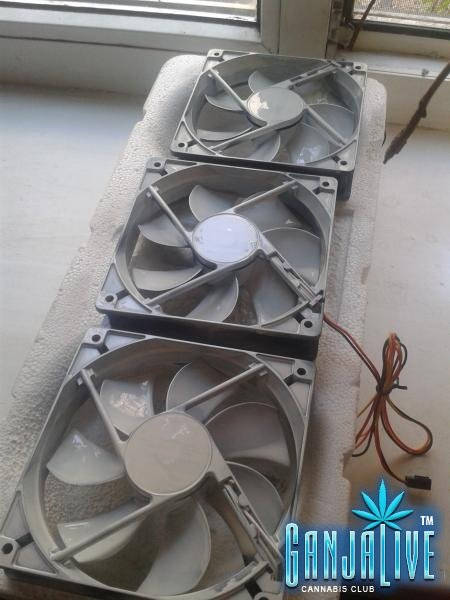

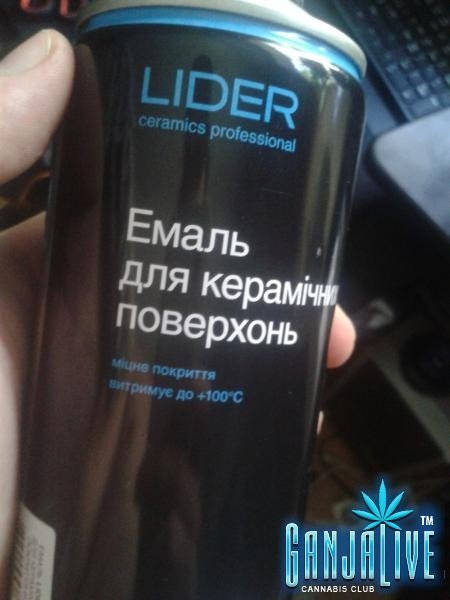

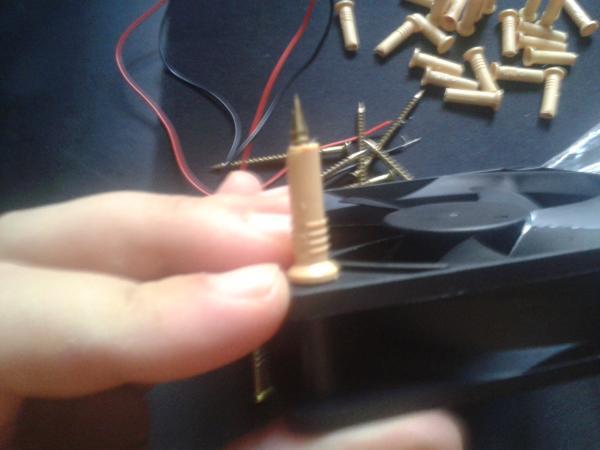

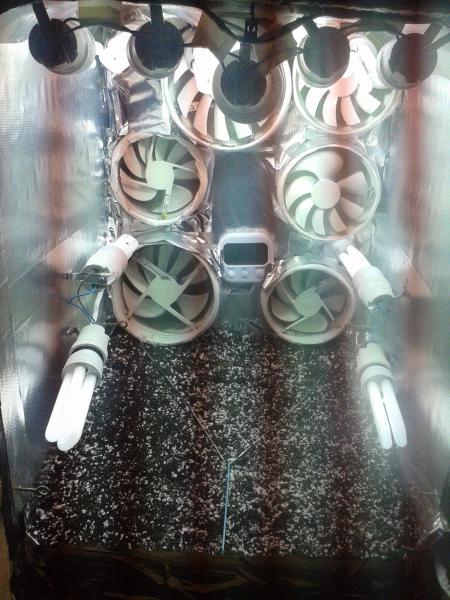

Канальники сделаны из компьютерных кулеров размерами 120х120 и 150х150 . В боксе стоит 2 вдува и 2 выдува 120х120 , и 1 вдув 1 выдув 150х150. Кулера выкрашивались белой эмалью, затем выпаивались из своих корпусов и устанавливались .

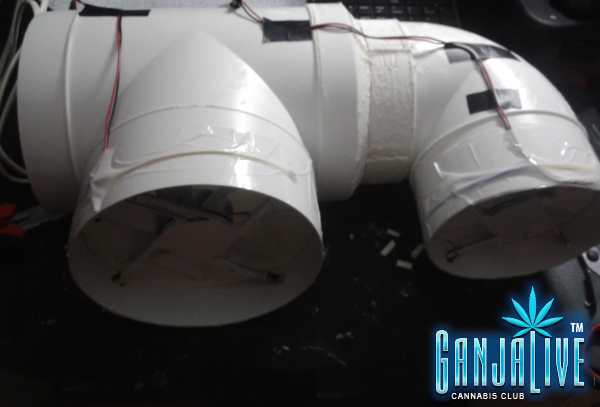

Дальше пошла сборка канальников покрупнее, пошумнее, и подороже. Вопрос с шумом уже решил )

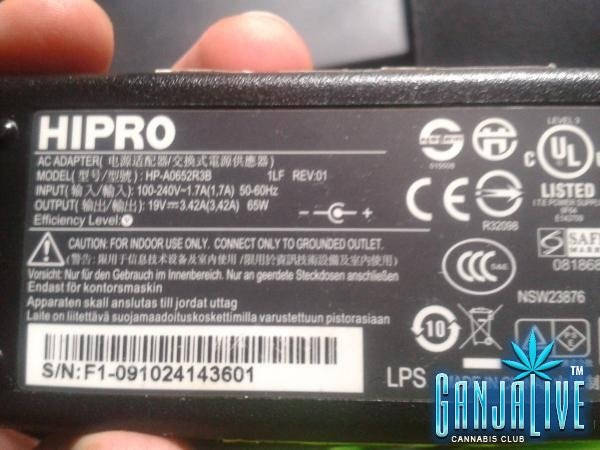

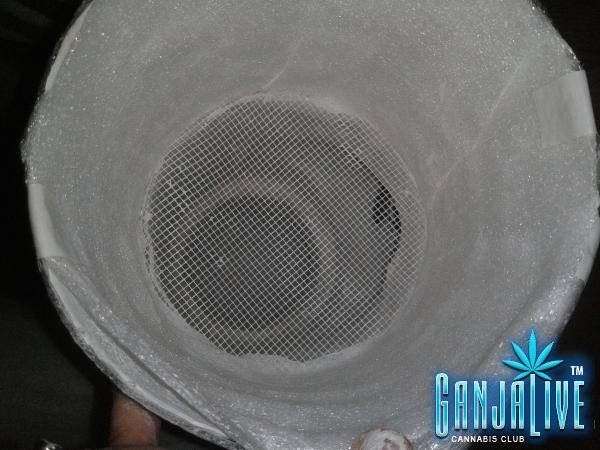

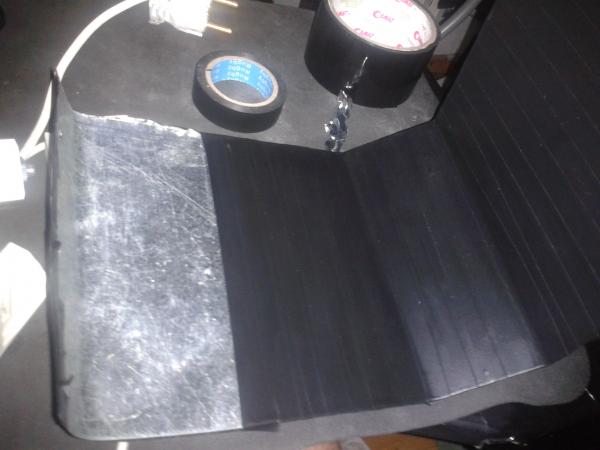

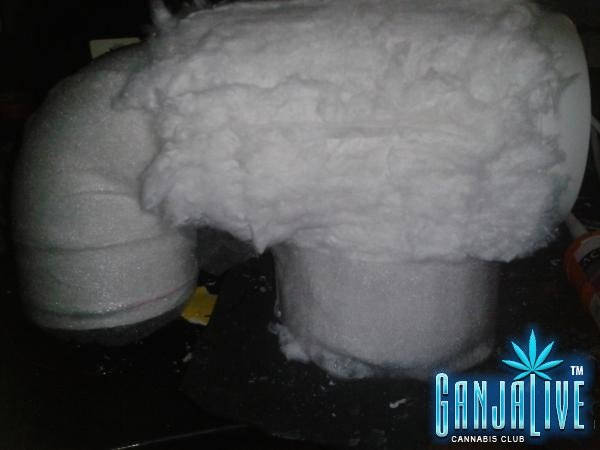

Шумоизоляцию делал трехслойную снаружи, 1 слой внутри. Первый слой материал пено-четотам (забыл уже) , потом обычная аптечная вата в несколько слоев, затем опять пено-четотам ;) Закреплял на акриловый клей и изоленту. Получилось супер ! m/Питание осуществляется 12 вольтовым адаптером на 65 Вт, и мелкими БП на 1.1 ампер.
Следует сказать об объеме воздуха, который через себя пропускают такие канальники. Обычный кулер 120х120 мм, установленный в таком канале гонит 143 кубометра в час, 150х150мм под 200 кубометров в час. Путем нехитрых подсчетов получается 143+143+200 = 486 (округлил до 500 ) кубов вдув и выдув.За счет шумоизоляции канальников шумел только воздух на входе/выходе,но сильно,поэтому я сделал целую шумоизоляционную систему (в продолжении), которая успешно прошла все тесты, теперь моя тумба бесшумна

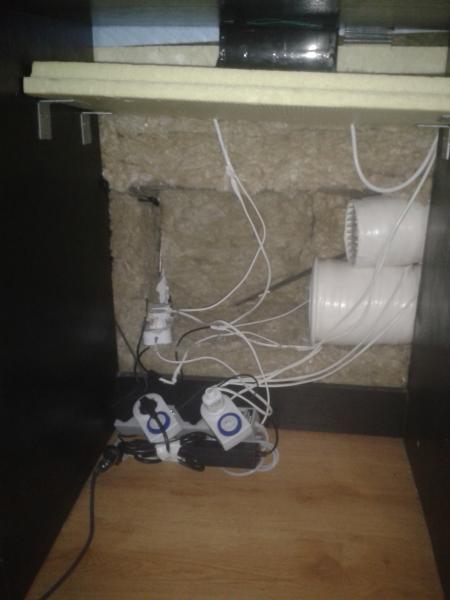

Теперь подробней о системе шумоизоляции.По деньгам не дорого, но и не мало, по труду делал я её недели 1.5-2 по 5 часов в день.

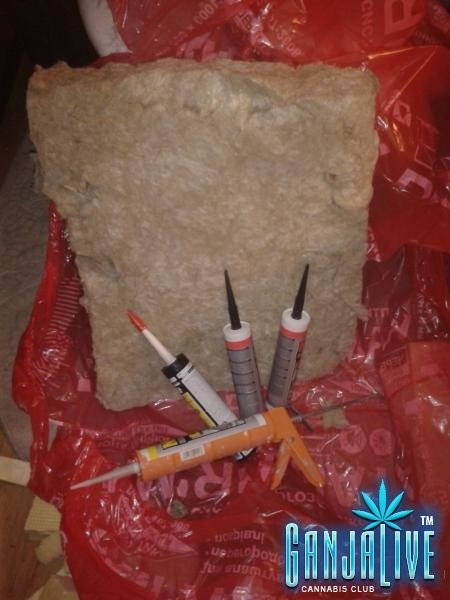

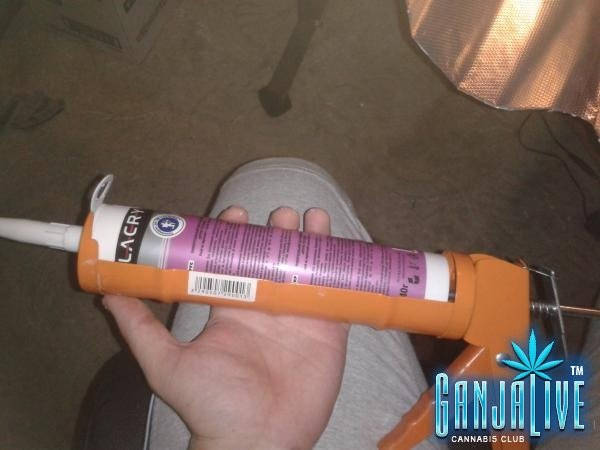

Для шумоизоляции понадобилась минеральная вата в объеме 5 кубометров , около 8 квадратов пенополистерола, "пистолетные" клей и герметики.

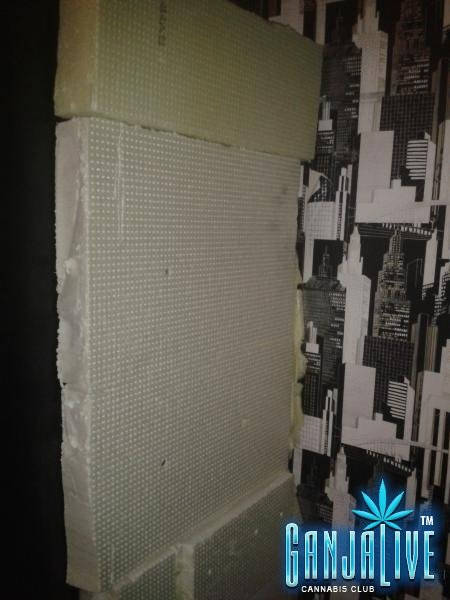

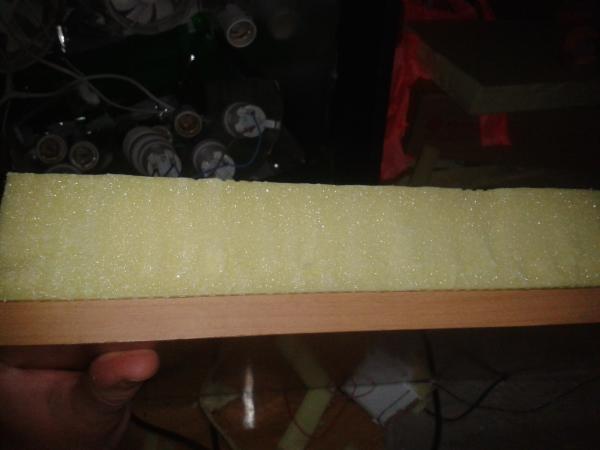

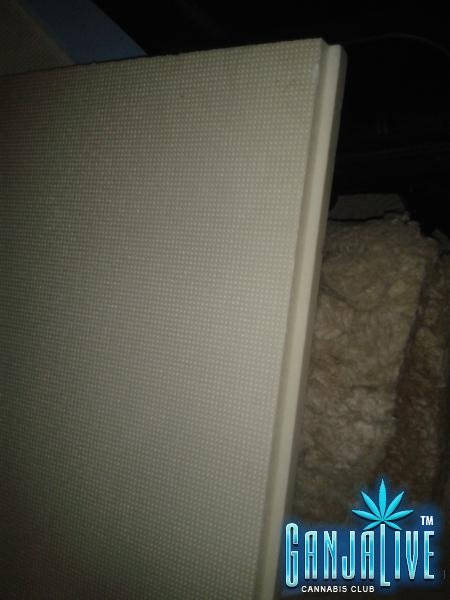

Сделаю небольшое отступление,хочу рассказать о вышеперечисленных материалах подробнее. Пенополистерол не знаю как давно появился на рынке, но для меня это было как откровение, когда я начал с ним работать. Материал почти не гнется, очень лёгок, дешевый ( 2 квадрата 25-60 грн), разрезать можно обычным ножом.Обладает термо,влаго и шумо изолирующими свойствами, а точнее влагу не пропускает вообще, температуру и шум глушит на очень уверенном уровне. Всем гроверам однозначно рекомендую !) Из такого материала классно делать боксы самому,вместо дорогостоящих палаток, и использовать в том назначении, в котором использовал и я - в шумоизоляции.

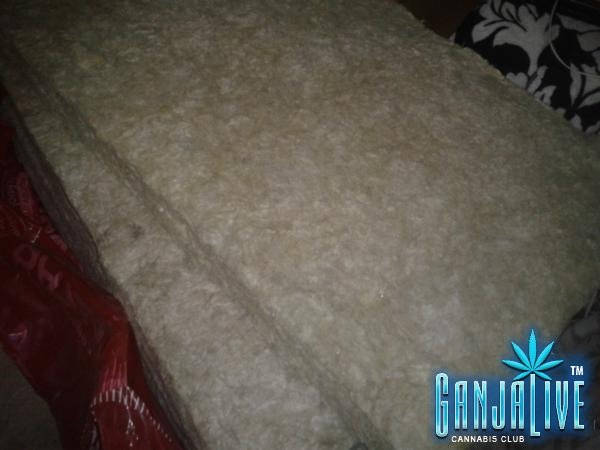

Минеральная вата давно есть на рынке, продается она блоками по 3-5 кубометров . Цены прыгают от 90 до 1000 грн за упаковку. Используется в основном для шумоизоляции и утепления домов и квартир. Обладает различной плотностью,за счет которой и зависит уровень шумопоглощения и сохранения тепла. Режется обычным ножом )))

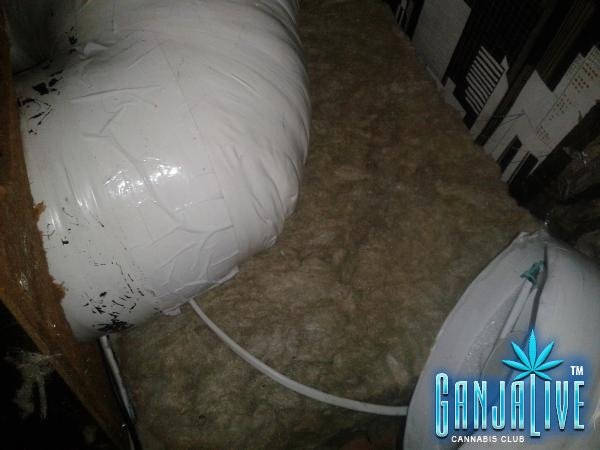

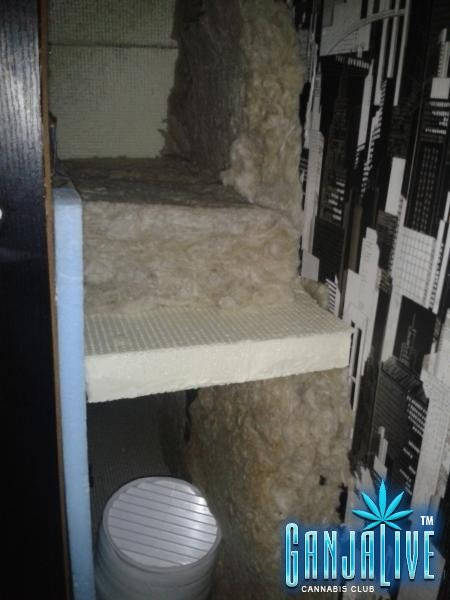

Для вдува и для выдува с помощью пенополистерола и используя минеральную вату я сделал соответствующие каналы , по которым будет идти воздух. Задачей было сделать эти каналы больше, чтобы шум мог погасится , пока по ним проходит. Так же за счет длины канала выдува по-идее запах должен оставаться внутри него,ну или там совсем на понты под потолок мне пахнуть :-D

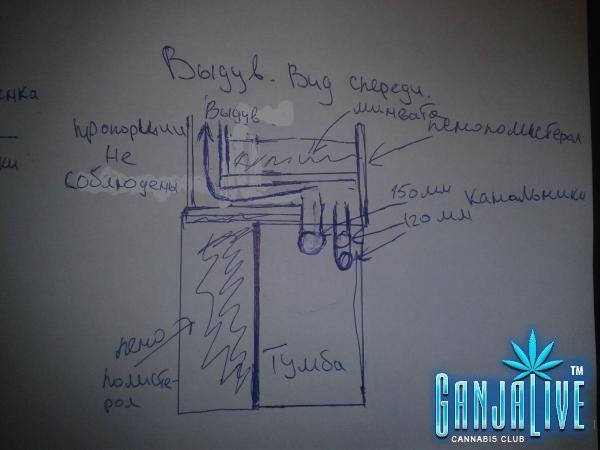

Вот примерная схема реализации канала выдува , пропорции не соблюдены, для ознакомления в общих чертах :

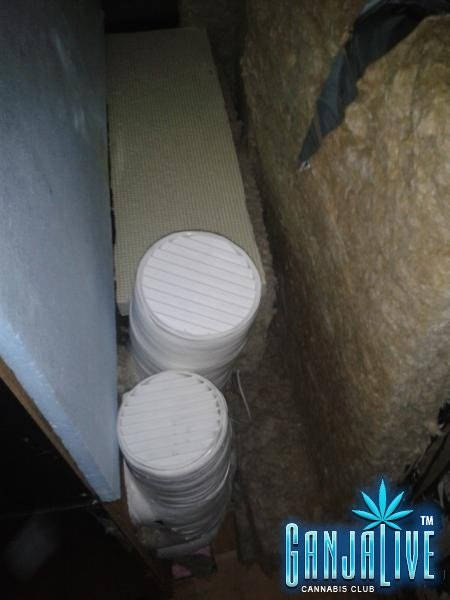

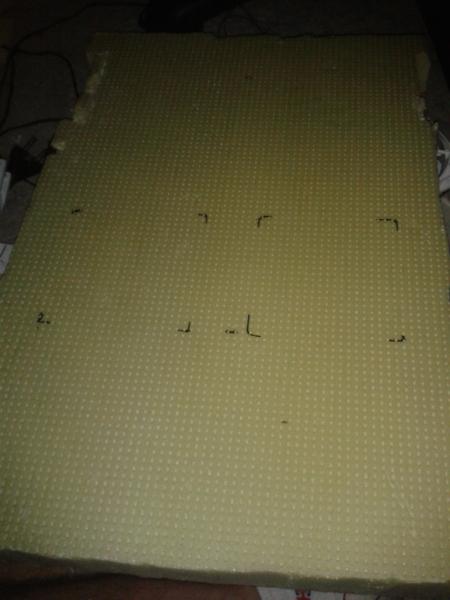

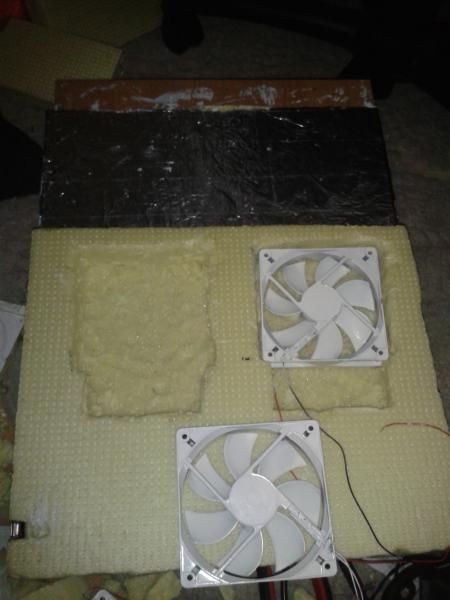

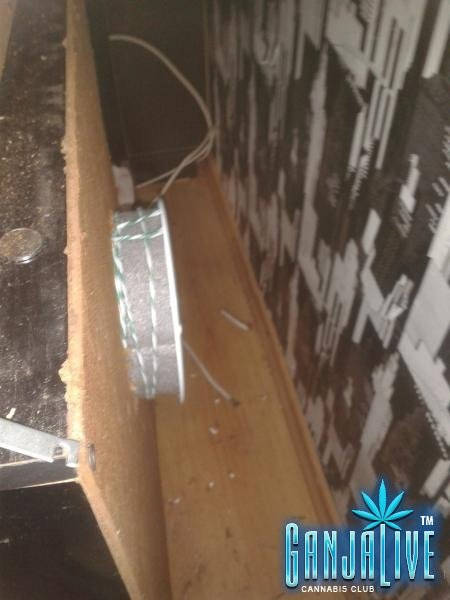

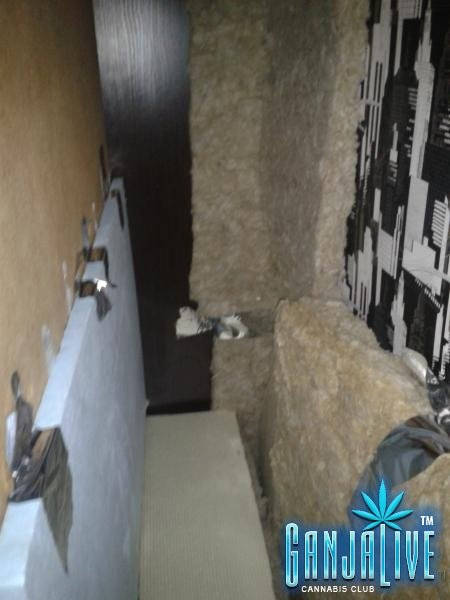

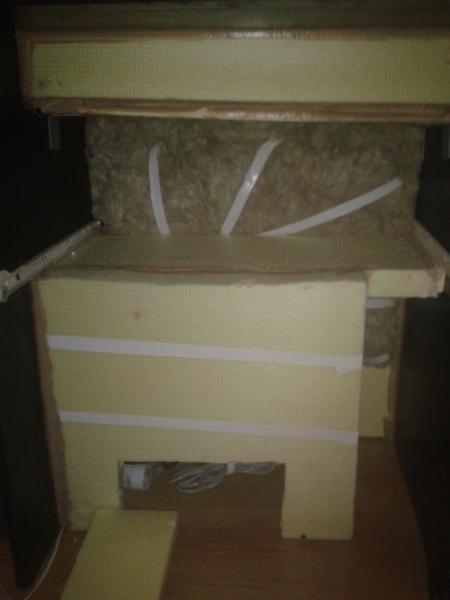

А вот и сам процесс сборки :

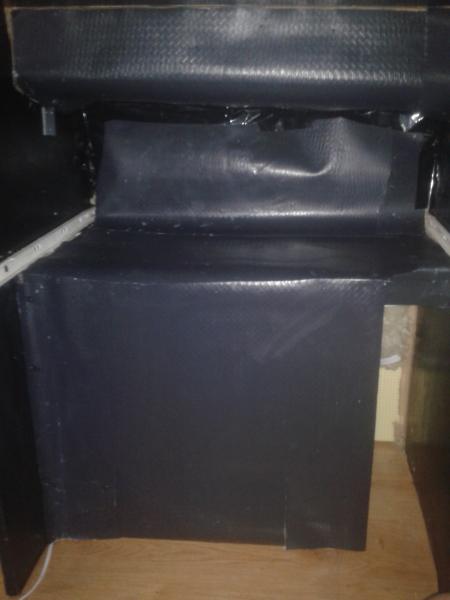

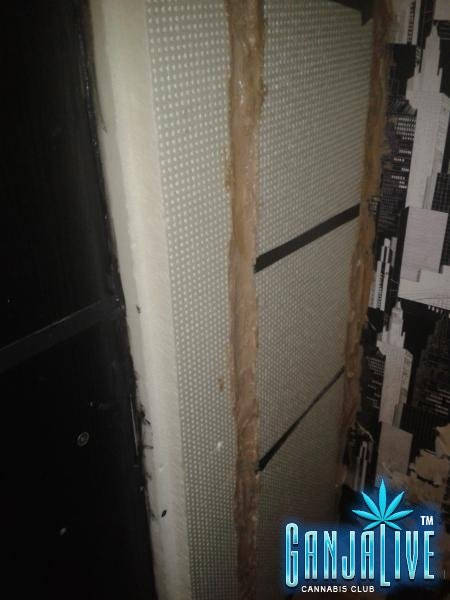

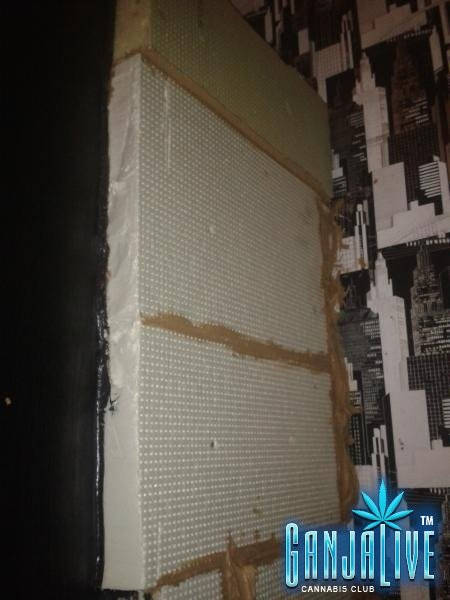

Справа сбоку была сделана заградительная заслонка из пенополистерола:

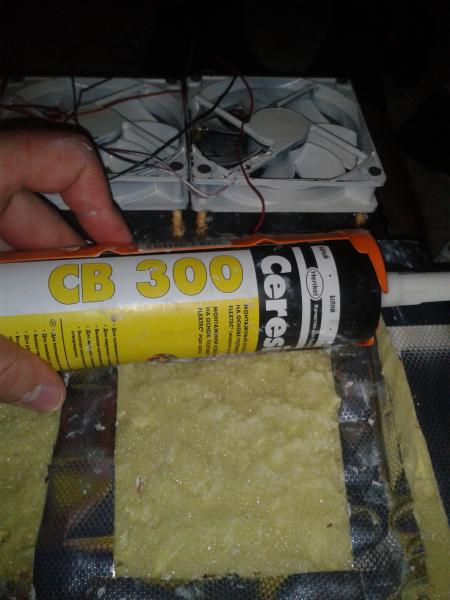

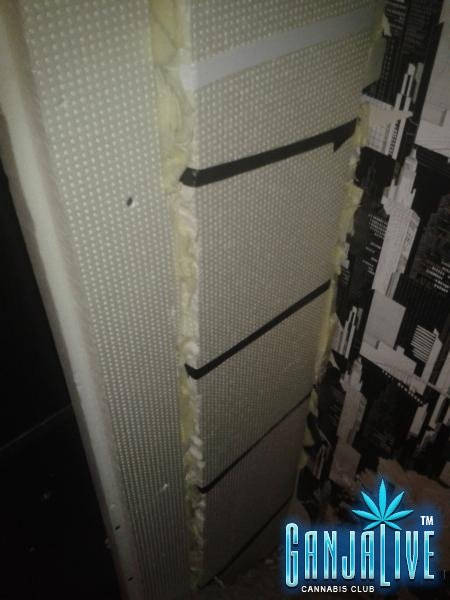

Все швы законопачены минеральной ватой и кусочками пенополистерола, затем засиликоненны *MUSIC*
Всем снова здрарова ! :tanz: Пока обновляли сайт воспользовался временем ля доделывания бокса ( буквально последних штрихов) ,сейчас всё покажу У меня уже в-принципе одна раста каску скинула, так что всё по плану)))
Тут много обсуждений было , что там у меня со светом , поэтому продолжу с него ;)

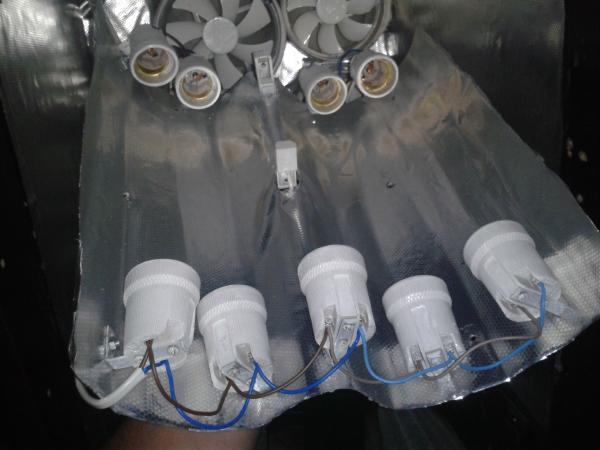

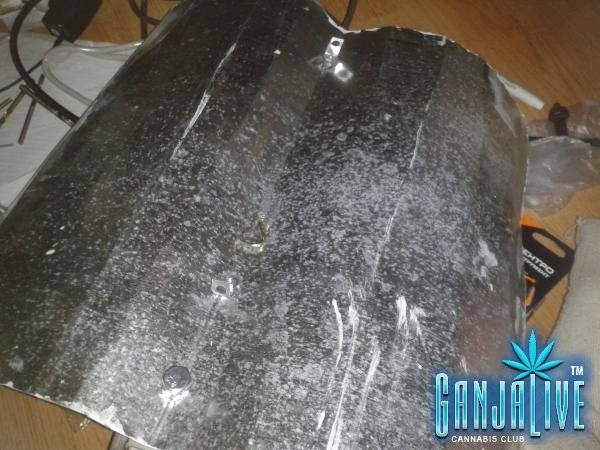

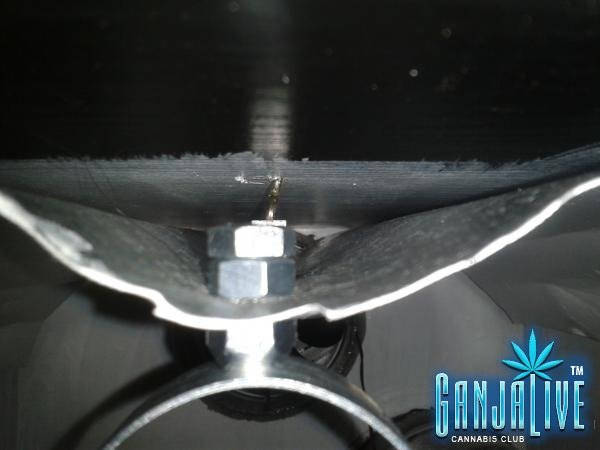

Отражатель сделал сам :
Отражатель типа "бипарабола" отличается лучшей светоотражающей формой, [SIZE=14.6666669845581px]отражающий элемент Diamond Mylar Foil, крепление ,как я уже писал выше, на крючках.[/SIZE]

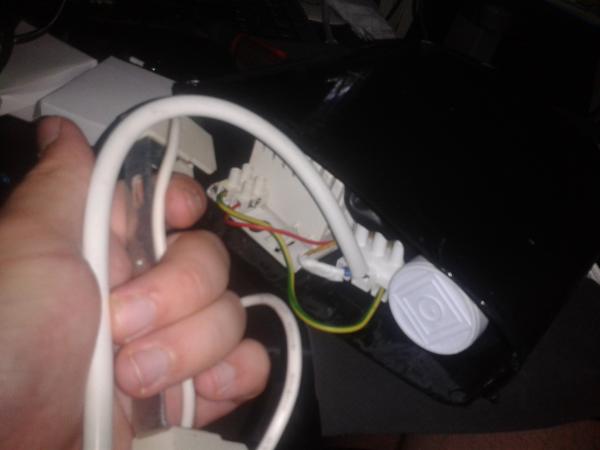

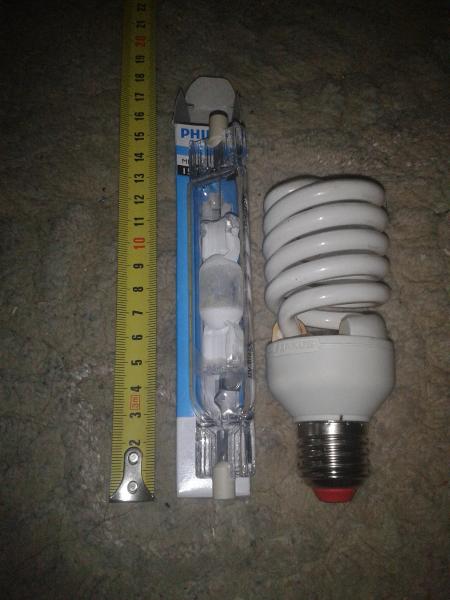

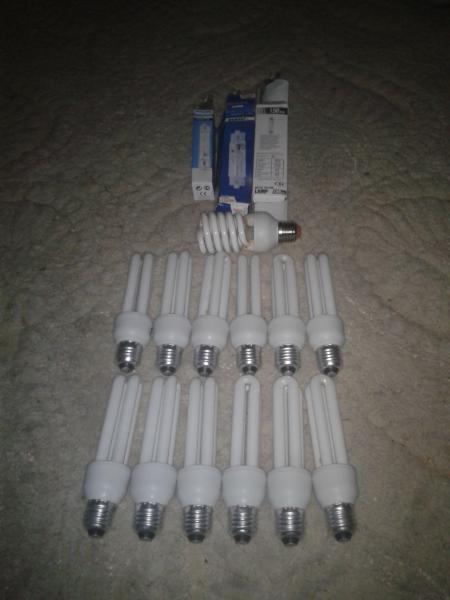

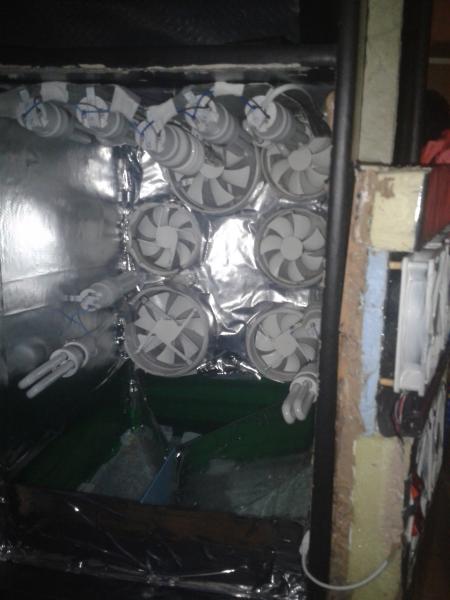

Полный набор ламп ( без ЭСЛ теплого) и новые технологии - лампы МГЛ под патрон Rx7s , это размер 150 вт :
Размеры идеально подходят для стелс гровинга, при условиях хорошей вентиляции будет много света)
У меня они всех трех спектров - 6100 к для веги, 4100 для предцвета и лампа Philips mhn-td 3000 к для цвета.

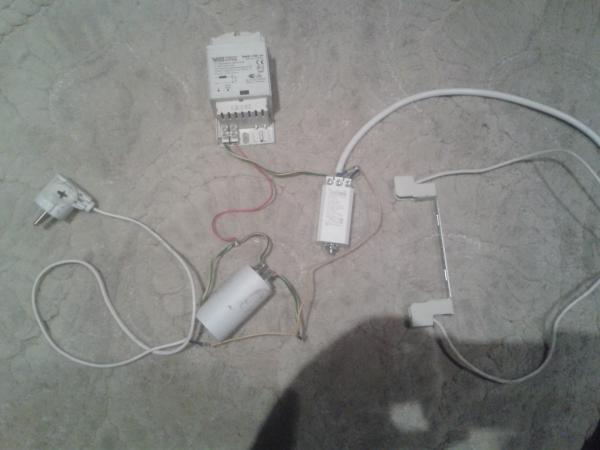

В комлпект идет полный набор от Vossloh-Schwabe , Германия - балласт, изу, кондер ) Показываю вместе с схемой подключения, и собранный мной короб для балласта . Получилось супер, + своя вентиляция )

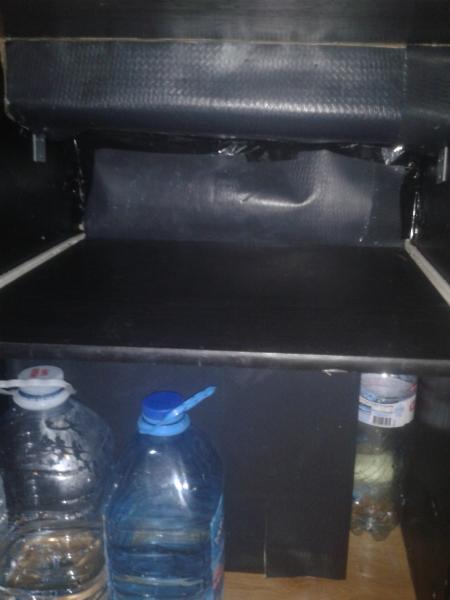

Ёмкость (Горшок ) в готовом виде , разделённый на 3 равных секции по 8 литров с дренажём.

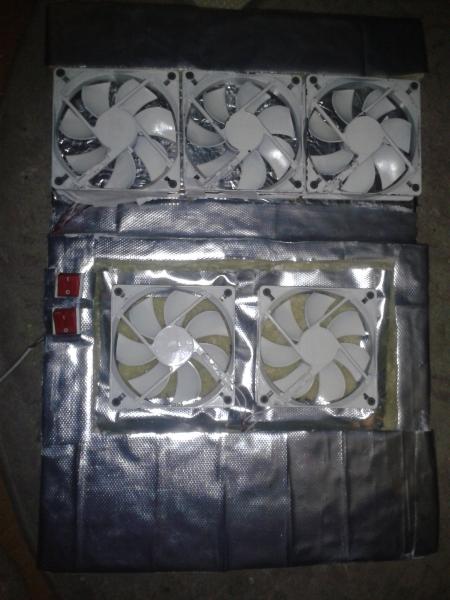

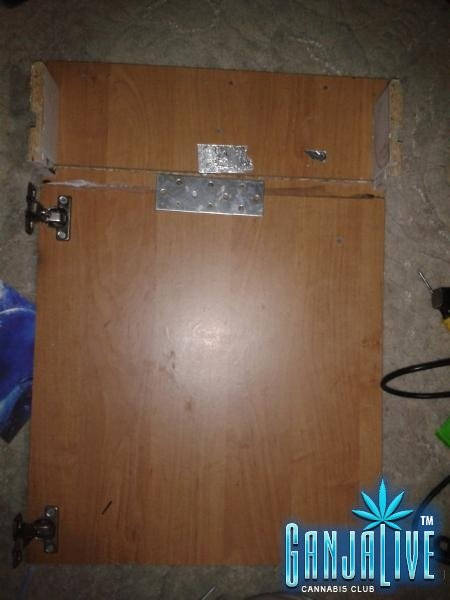

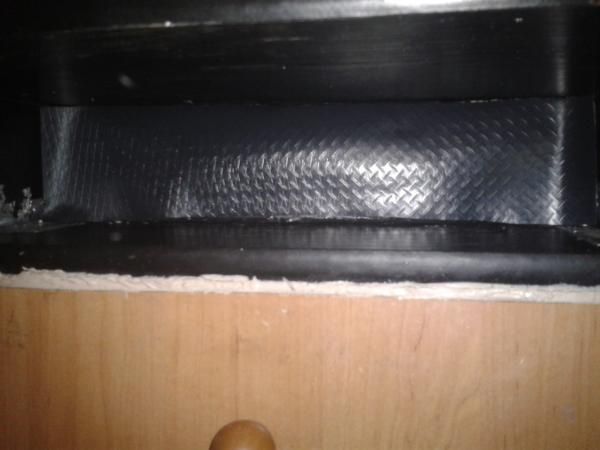

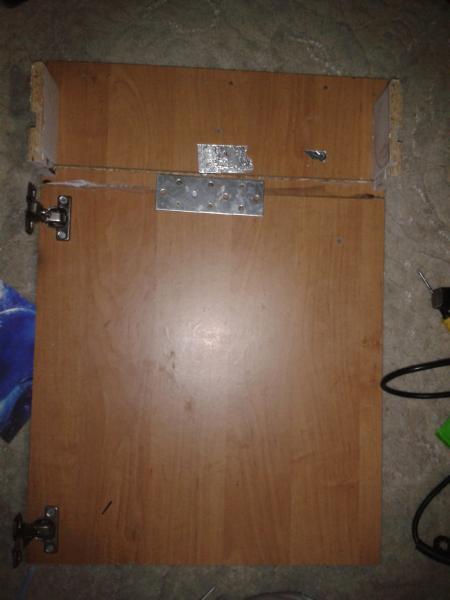

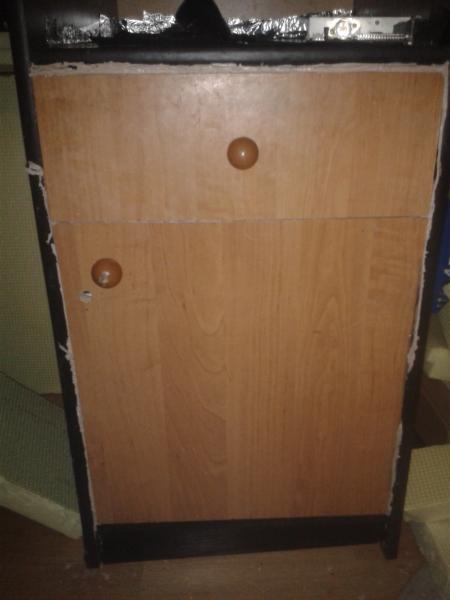

Дверь у меня тоже получилась знатной, с полной герметизацией и с обдувом на борту. Смотрим
Ну вообщем , Я извиняюсь , у Меня в том году траблы навалились . Я тогда 53 грамма с Ауто Фем Блюбери от Ганджа Сидс поднял в этом Боксе , сейчас Он модернизирован ещё приятней становится ^_^ !!! ))))
Чет ты намудрил бро, и чего там на две зарплаты!? Зачем столько вентиляции, поставил бы led и было бы счастье...у тебя вдув и выдув сверху?
Вдув был снизу , выдув сверху . Я использовал металгалогенновую + досвет . И в след раз тоже МГЛ + Led + ЭСЛ . Максимум света + максимум циркуляция воздуха = максимум урожайности с площади и объёма бокса .
